Divers staal





Divers staal verwijst naar alle niet-primaire structurele staalcomponenten die nodig zijn om een ​​gebouw of industriële faciliteit te voltooien. Terwijl kolommen, balken, spanten, gordingen en hoofdverbindingen van constructiestaal het primaire last-dragende frame vormen, bedekt divers staal de secundaire componenten die de constructie functioneel, veilig en toegankelijk maken voor inzittenden en onderhoudspersoneel.



De omvang van divers staal omvat doorgaans trappen en traptreden, leuningen en leuningen, stalen roosters en vloerplaten, ladders en toegangsplatforms, kantplanken en veiligheidskooien, dakgoten en afvoercomponenten, instortvoorzieningen, verkeerspalen, uitrustingssteunen en architectonisch metaalwerk. In de praktijk valt elk gefabriceerd staalitem dat geen deel uitmaakt van het structurele hoofdframe, maar wel vereist is voor het project, onder Divers staal. Daarom wordt het in de Noord-Amerikaanse bouwsector ook wel "diverse metalen" genoemd.





Hoewel divers staal een kleiner tonnage vertegenwoordigt in vergelijking met primair constructiestaal, is het van cruciaal belang voor de voltooiing en naleving van het project. Trappen en leuningen hebben een directe invloed op de veiligheid van het personeel en moeten voldoen aan de OSHA-, IBC- en lokale bouwvoorschriften. Roosters en bordessen bepalen het draagvermogen en de slipweerstand van de loopbrug. Goten en afvoersystemen beschermen de constructie tegen waterschade. Omdat deze componenten uitgebreide fabricagedetails omvatten – verbindingen, lassen, oppervlaktebehandelingen en naleving van de code – vereist divers staal vaak meer technische aandacht per ton dan primair constructiestaal.









De diverse staalproducten van GNEE zijn geëxporteerd naar industriële installaties, commerciële gebouwen en infrastructuurprojecten in Zuidoost-Azië, het Midden-Oosten, Afrika en Zuid-Amerika. Onze fabricage omvat trappen, leuningen, roosters, kantplanken, ladders en afvoersystemen - vervaardigd om te voldoen aan uiteenlopende locatieomstandigheden, internationale normen en regelgevingskaders.





Productiemogelijkheden



Onze productiefaciliteit is uitgerust met CNC-snij-, knip-, pons-, boor-, straal- en verfmogelijkheden voor diverse staalverwerking.



Item	Apparatuur	Diverse staaltoepassingen
Snijden	3,2 m x 23 m CNC-coördinatensnijmachine; portaal CNC-snijmachine	Trapbomen, treden, kantplanken, voetplaten
Scheren	25 mm x 2500 mm CNC hydraulische guillotineschaar	Dakgootplaten, kantplanken, dunne platen
Ponsen en boren	CNC-pons- en boormachine; CNC-plaatboormachine	Gaten in de basisplaat van de leuning, bevestigingsgaten
Voorbereiding van het oppervlak	Straalmachine	Roestverwijdering vóór het schilderen
Schilderen	Verf spuitcabine	Primer en eindlaag
Lassen	ZAGEN, MIG/MAG, TIG	Montagelassen voor trappen, balustrades, dakgoten





Productieproces



Onze diverse staalproductie volgt een gestroomlijnd proces van grondstof tot eindproduct.

Fase	Operatie	Controlepunt
1. Snijden	CNC snijden en knippen van platen, staven en profielen volgens werkplaatstekeningen	Typische tolerantie ±2 mm; per projectspecificatie of winkeltekening
2. Ponsen en boren	Boutgaten en bevestigingsgaten op basisplaten en verbindingsplaten	Gatpositie ±1,5 mm typisch; per ontwerpvereiste; ontbramen
3. Lasconstructie	Monteren-en lassen van trappen, balustrades, goot- en kantplanken	Lasgrootte en -lengte per projectspecificatie; AWS D1.1 als referentie; visuele inspectie
4. Voorbereiding van het oppervlak	Kogelstralen om roest en walshuid te verwijderen	Oppervlaktereinheid volgens ISO 8501-1 Sa 2.5
5. Schilderen	Primer en eindlaag in verfspuitcabine	Laagdikte per projectspecificatie
6. Eindinspectie	Maatcontrole, lasinspectie, coatingcontrole	Per winkeltekeningen en projectspecificatie









Elke bestelling van divers staal doorloopt vóór verzending een inspectieproces van vijf- fasen. We handhaven de volledige traceerbaarheid van grondstof tot eindproduct en bieden volledige kwaliteitsdocumentatie voor exportinklaring en goedkeuring van de klant.



Kwaliteitscontroleproces

Fase	Inspectie Inhoud	Methode / Standaard
1. Binnenkomend materiaal	Verificatie van materiaalkwaliteit, controle van afmetingen, inspectie van oppervlaktedefecten	MTC-beoordeling + spectrometertest
2. Bij-proceslassen	Visuele lasinspectie, meting van de lasgrootte	AWS D1.1, ISO 5817
3. NDO (indien nodig)	Ultrasoon testen (UT), magnetische deeltjestesten (MT) op kritische lassen	ISO 17640 / ISO 17638
4. Controle verzinken	Laagdikte, hechting, oppervlakte-uniformiteit	ISO 1461, ASTM A123
5. Eindinspectie	Controle van de afmetingen, montage, montage-, oppervlakteafwerking, verpakkingscontrole	Project winkeltekeningen



Documentcontrolelijst beschikbaar

Document	Doel
Materiaaltestcertificaat (MTC)	Bevestigt de kwaliteit van de grondstoffen en de chemische samenstelling
Testcertificaat van de molen	Traceerbaarheid naar warmtenummer van de staalfabriek
Certificaat galvaniseren	Bevestigt de laagdikte volgens ISO 1461
NDT-rapport	Lasinspectieresultaten (UT/MT)
Inspectierapport van een derde-partij	SGS / BV / TÜV keuringscertificaat (op aanvraag)
Winkel tekeningen	As-built fabricagetekeningen voor installatie
Paklijst & CO	Inklaringsdocumenten voor export







Wij vervaardigen diverse stalen onderdelen in drie materiaalcategorieën. Elk materiaal wordt geselecteerd op basis van de serviceomgeving, projectspecificatie en toepasselijke bouwvoorschriften.



Materiaal	Cijfers en equivalenten	Oppervlaktebehandeling	Typische toepassingen	Serviceomgeving
Koolstofstaal	Q235 / Q345 (ASTM A36 / A572 Gr.50, BS EN 10025 S235JR / S355JR, JIS SS400 / SM490, AS/NZS 3678 klasse 250 / 350)	Shopprimer, alkydverf, epoxycoating	Stalen trappen voor binnen, traptreden, trapbomen, structurele leuningen, buisleuningen, stalen kantplanken, platformroosters, vloerplaten	Droge, overdekte, gecontroleerde omgeving
Thermisch-gegalvaniseerd staal	Q235 / Q345 met zinklaag (ASTM A123, ISO 1461, AS 1216)	Thermisch verzinken, zinkcoating gemiddeld groter dan of gelijk aan 70 μm (materiaal groter dan of gelijk aan 6 mm)	Gegalvaniseerde traptreden, gegalvaniseerde looproosters, gegalvaniseerde leuningen, gegalvaniseerde ladders, veiligheidskooien, gegalvaniseerde kantplanken	Buiten, vocht, regen, blootstelling aan weersinvloeden
Roestvrij staal	SS304 / SS316 (ASTM A240 voor plaat/plaat/strip, ASTM A276 voor staven, ASTM A312/A554 voor buizen; BS EN 10088 1.4301 / 1.4404, JIS SUS304 / SUS316)	Gebeitst, gepassiveerd, geborsteld, spiegelgepolijst	RVS goten, regenpijpen, gelaste RVS balustrades, RVS trapsystemen, RVS perronroosters	Kust-, zee-, chemische, petrochemische, voedsel-kwaliteit

Opmerking: De materiaalkwaliteit wordt geselecteerd op basis van uw projectspecificatie, toepasselijke bouwvoorschriften en serviceomgeving.





Bij GNEE begrijpen we dat materiaalgoedkeuring vaak de eerste hindernis is bij het exporteren van diverse staalorders; buitenlandse klanten specificeren kwaliteiten volgens hun lokale codes, en de gelijkwaardigheid moet vóór productie worden bevestigd. Hieronder geven we onze standaard materiaalkwaliteiten met internationale equivalenten, project-gebaseerde selectielogica uit onze fabricage-ervaring en richtlijnen voor materiaalvervanging om u te helpen het juiste materiaal voor uw project te specificeren en goed te keuren.



Materiaalkwaliteiten en internationale equivalenten



Wij vervaardigen diverse staalsoorten in de volgende koolstofstaal-, gegalvaniseerd staal- en roestvaststaalkwaliteiten. De onderstaande tabel toont equivalenten voor de belangrijkste internationale normen.



Materiaaltype	China GB	VS ASTM	Europa BS EN	Japan JIS	Australië AS	Typische toepassing voor diverse staalsoorten
Koolstofstaal	Q235	A36	S235JR	SS400	Graad 250	Binnentrappen, leuningen, kantplanken
Koolstofstaal	Q345	A572 Gr.50	S355JR	SM490	Kwaliteit 350	Zwaar-traliewerk, trapbomen, platformframes
Gegalvaniseerd staal	Q235 thermisch-gegalvaniseerd	A36 + A123	S235JR + ISO 1461	SS400 + JIS H8641	Kwaliteit 250 + AS 1216	Buitenleuningen, loopbruggen, ladders
Roestvrij staal	06Cr19Ni10 (304)	304	1.4301	SUS304	304	Goten, gelaste balustrades (algemeen)
Roestvrij staal	022Cr17Ni12Mo2 (316)	316	1.4404	SUS316	316	Kustgoten, relingen van chemische fabrieken



Project-Gebaseerde materiaalselectie



Op basis van onze fabricage-ervaring bij industriële, commerciële en infrastructuurprojecten adviseren wij de volgende materialen per projecttype.



Projecttype	Typische diverse stalen artikelen	Aanbevolen materiaal	Reden
Industrieel magazijn (droog, binnenland)	Trappen, roosters, kantplanken	Q235 koolstofstaal, geverfd	Kosten-effectief; gecontroleerde omgeving
Industriële installaties (vochtig, toegang naar buiten)	Buitentrappen, looproosters, leuningen	Q345 thermisch-gegalvaniseerd	Hogere sterkte + zinklaag voor buiten
Commercieel gebouw (architectonisch)	Trapleuningen, balustrades, decoratief metaalwerk	SS304 of koolstofstaal met poeder-coating	Esthetische afwerking vereist
Kust-/mariene structuur	Goten, ladders, platformroosters	SS316	Chloridebestendigheid
Chemische/petrochemische fabriek	Trapsystemen, roosters, veiligheidskooien	RVS316 of Q345 met zware verzinking	Corrosieve omgeving
Elektriciteitscentrale / zware industrie	Platformroosters, zware-trappen, buisleuningen	Q345 thermisch-gegalvaniseerd	Hoge belasting + duurzaamheid buitenshuis
Voedsel-/farmaceutische faciliteit	Leuningen, afvoergoten, platforms	SS304 met gebeitste afwerking	Hygiënische vereiste



Vergelijking van materiaalkosten



Wij bieden de volgende kostenvergelijking om u te helpen de materiaalspecificatie binnen uw projectbudget te optimaliseren.



Materiaal	Kostenindex (Q235=1.0)	Nota over de begrotingsstrategie
Q235 koolstofstaal (geverfd)	1.0	Meest zuinig voor binnen/algemeen gebruik
Q345 koolstofstaal (geverfd)	1.05–1.10	Gebruik waar een hoger laadvermogen vereist is
Thermisch-verzinkt (Q235/Q345)	1.15–1.25	Standaard keuze voor buiten diversen staal
SS304 roestvrij staal	2.5–3.0	Reserveer voor zichtbare/corrosie-gevoelige items
SS316 roestvrij staal	3.5–4.0	Alleen reserveren voor kust-/chemische omgevingen

Opmerking:Voor projecten met krappe budgetten raden we vaak een gemengde-materiaalstrategie aan: gegalvaniseerd koolstofstaal voor structurele onderdelen (trappen, roosters) en roestvrij staal alleen voor kritische corrosie-gevoelige onderdelen (goten, kustleuningen) — om de totale projectkosten te optimaliseren zonder dat dit ten koste gaat van de prestaties.



Belangrijke selectieoverwegingen



Naast materiaal en kosten bepalen de volgende factoren of een divers stalen onderdeel correct presteert tijdens gebruik.



Categorie	Overweging bij sleutelselectie
Trapsystemen	De hoek bepaalt het type: standaardtrappen van 30 graden –45 graden, scheepsladders van 50 graden –70 graden, vaste ladders van 75 graden –90 graden. Definieer de hoek vroeg.
Leuningen en leuningen	Hoogte/belasting verschilt per standaard: OSHA 42" / 200 lbf; BS EN ISO 14122 1.000 mm / 1.000 N. Bevestig de geldende code vóór fabricage.
Stalen rooster	Gekarteld oppervlak verplicht voor olieachtige/natte omgevingen. Voor voertuigverkeer: maat draagstaven volgens NAAMM-belastingstabellen; ondermaat is een veel voorkomende fout.
Veiligheidsaccessoires	Kantplanken vereist op open-platforms van meer dan 1,20 meter (OSHA). Gebruik buiten thermisch verzinken: geschilderde plinten corroderen aan de onderkant.
Afwatering	Het profiel/de dikte van de goot moet overeenkomen met het stroomgebied en de regenval. Kustprojecten: SS316 met gebeitste afwerking - SS304-putten over 5-10 jaar.





De meeste diverse staalbestellingen worden op maat-gefabriceerd volgens projecttekeningen. Ons proces is ontworpen om communicatiehiaten te minimaliseren en ervoor te zorgen dat u precies krijgt wat uw project nodig heeft – van de eerste aanvraag tot het laden van de container.



Stap	Fase	Wat gebeurt er	Wat we van jou nodig hebben
1	Onderzoek en overleg	Wij beoordelen uw wensen en bevestigen de haalbaarheid	Projectomvang, hoeveelheid, bestemmingshaven
2	Bevestiging van tekening	Wij beoordelen uw tekeningen of stellen ontwerpen voor op basis van specificaties	Tekeningen (DWG/PDF), of schetsen met afmetingen
3	Offerte	Gedetailleerde offerte inclusief materiaal, fabricage, oppervlaktebehandeling, verpakking, vracht	Bevestiging van specificaties en hoeveelheden
4	Winkel tekening	Wij maken vóór de productie fabricagetekeningen ter goedkeuring	Beoordelen en goedkeuren van winkeltekeningen
5	Productie	Snijden, vormen, lassen, oppervlaktebehandeling volgens goedgekeurde tekeningen	—
6	Kwaliteitsinspectie	Inspectie in vijf- fasen volgens ons QA-proces; inspectie door derden- indien gevraagd	—
7	Verpakking en laden	Exporteer-standaardverpakkingen; container laden met foto's	—
8	Verzending en documenten	Volledige exportdocumenten (MTC, CO, paklijst, B/L) verstrekt	—







Diverse stalen componenten variëren in vorm en grootte, waardoor op maat gemaakte verpakkingsoplossingen nodig zijn voor veilig zeetransport. Hieronder vindt u de informatie die u nodig heeft om uw bestelling te plannen: levertijden, minimale hoeveelheden, verpakkingsmethoden en verzendopties.



Verpakkingsmethoden



Elk producttype wordt verpakt volgens de geometrie, het gewicht en de oppervlaktebehandeling om schade tijdens de behandeling en het zeetransport te voorkomen.

Product	Verpakkingsmethode	Bescherming

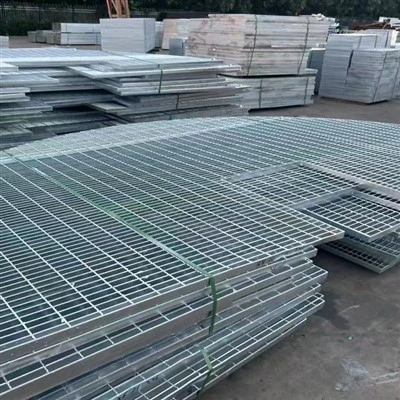

Stalen roosters	Stalen pallets, gebundeld met spanbanden	Separators tussen lagen om zinkschade te voorkomen; droogmiddel zakken
Trapsystemen	Stalen frames vastgeschroefd aan pallets	Hoekbeschermers op leuningen; noppenfolie aan de randen

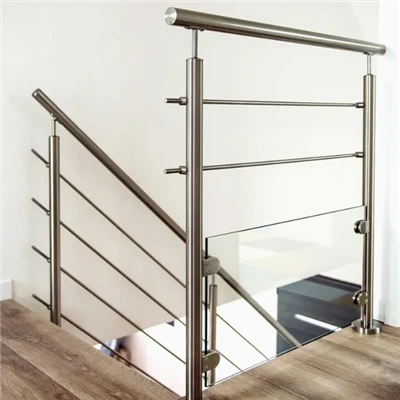

Leuningen en leuningen	Houten kratten	Individuele hulzen op roestvrijstalen rails om krassen te voorkomen

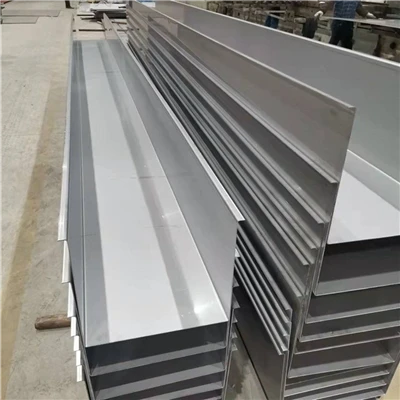

Goten	Genesteld in houten kisten	Schuiminzetstukken tussen profielen; afgedicht tegen vocht

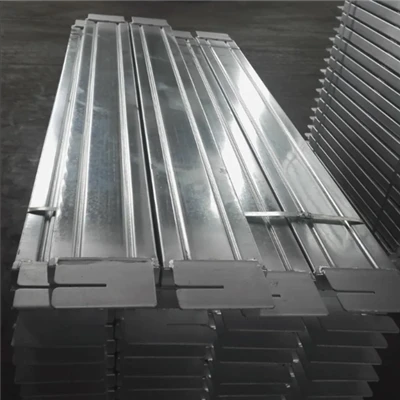

Teenplanken	Gebundeld op pallets	Randbeschermers; waterdichte verpakking



Verzendopties



We bieden flexibele verzendvoorwaarden en meerdere laadhavens, passend bij uw projectlogistiek. Het laden van de container wordt gedocumenteerd met foto's voordat deze wordt verzegeld voor uw verificatie.



Item	Opties	Opmerkingen
Verzendvoorwaarden	FOB, CIF, CFR, DAP	Flexibel volgens uw voorkeur
Containertype	20GP, 40GP, 40HQ / 20GP, 40GP, 40HQ	LCL beschikbaar voor monsterbestellingen
Foto's laden	Verstrekt vóór het verzegelen van de container	Voor uw verificatie van de verpakkings- en laadkwaliteit
Volgen	Containernummer en verzendupdate	Wordt geleverd na het laden



Doorlooptijd & MOQ



Producttype	Doorlooptijd	MOQ
Stalen roosters	15–25 dagen	100 m²
Leuningen en balustrades	25-35 dagen	200 m
Trapsystemen	25-35 dagen	5 sets
Teenplanken	15–25 dagen	200 m
Goten	20-30 dagen	500 m
Aangepaste verzinsels	35-45 dagen	Bespreekbaar

Opmerking: monsterbestellingen en kleine proefbestellingen zijn welkom. Spoedproductie beschikbaar tegen extra kosten.







Als een van de meest professionele producenten en leveranciers van diverse staalsoorten in China beschikken we over-toonaangevende productieapparatuur en sterke productiecapaciteiten. U kunt er zeker van zijn dat u op maat gemaakt divers staal tegen een concurrerende prijs in onze fabriek koopt. Neem nu contact met ons op voor een offerte.
