Waarom industriële stalen trapsystemen belangrijk zijn: veiligheid, compliance en toegang
In industriële faciliteiten zijn trappen niet alleen toegangswegen - het zijn veiligheids-kritieke infrastructuur. OSHA meldt dat vallen van trappen en ladders verantwoordelijk zijn voor ongeveer 20% van alle sterfgevallen op de werkplek in industriële omgevingen. Trapsystemen die niet-aan de regels voldoen, riskeren niet alleen boetes - ze riskeren ook levens.
Industriële kopers worden geconfronteerd met drie kernuitdagingen bij de inkoop van trapsystemen:
1. Naleving van meerdere-standaarden- De projecten omvatten de rechtsgebieden OSHA (VS), IBC (gebouw VS), GB (China), AS (Australië) en EN (Europa). Elke norm specificeert verschillende leuninghoogtes, draagvermogens en paalafstanden.
2. Corrosie in ruwe omgeving- Zeezoutnevel, blootstelling aan chemicaliën en vochtigheid versnellen de structurele afbraak. Standaard beschermende coatings kunnen binnen 3-5 jaar falen in kust- of chemische fabrieksomgevingen.
3. Complexe ruimteaanpassing- Industriële locaties bieden zelden standaard rechthoekige ruimtes. Trapsystemen moeten zich aanpassen aan tussenverdiepingen, vrije ruimten voor apparatuur, bestaande structurele verbindingen en onregelmatige hoeken.
De industriële stalen trapsystemen van GNEE pakken alle drie de uitdagingen aan met een complete, geïntegreerde oplossing - van T1-T6 anti-slip traptreden tot structurele C--liggers, en van afgedichte-gelaste leuningen tot 18 gestandaardiseerde bal- staanderontwerpen.Elk onderdeel is ontworpen om als een systeem te werken, vervaardigd volgens uw projecttekeningen en gecertificeerd volgens internationale veiligheidsnormen.
Complete trapsysteemcomponenten: treden, trapbomen, leuningen en staanders
Een compleet industrieel stalen trapsysteem bestaat uit vier geïntegreerde componentgroepen. Ze zijn allemaal aanpasbaar wat betreft materiaal, afmetingen en oppervlaktebehandeling volgens uw projecttekeningen.
Traptreden (T1–T6): zes typen voor elke installatiebehoefte
| Type | Naam | Bevestigingsmethode | Anti-Antislipoplossing | Typische toepassing |
|---|---|---|---|---|
| T1 | Gelast / vastgeschroefd | Gelast of vastgeschroefd, geen neus | Geen (kaal oppervlak) | Droge binnenomgevingen, gebieden met weinig- verkeer |
| T2 | Traanplaatneuzen | Gelast + traanplaat voorkant | Traanplaat staalpatroon | Fabrieksperrons, algemene industriële trappen |
| T3 | Stripneus | Gelaste + anti-slipstrip voorkant | Stalen anti-slipstrip | Industriële trappen met gemiddeld-verkeer |
| T4 | FRP-neustype A | Geschroefd + FRP voorkant | FRP-strip (vezelversterkt polymeer). | Vochtige/corrosieve omgevingen, chemische fabrieken |
| T5 | FRP-neustype B | Gelaste + versterkte FRP-neus | FRP + anti-slip korreloppervlak | Maritieme platforms, zones met hoge-corrosie |
| T6 | Volledig FRP-profiel | Compleet FRP-loopvlakpaneel | Integraal FRP anti-slip + corrosiebestendig | Extreme corrosie (zuur/alkali/zoutnevel) |
Selectiegids:Voor droge binnentrappen volstaat T1 of T2. Voor buiten- of natte omgevingen wordt T3–T5 met FRP-profiel aanbevolen. Voor extreme corrosieomstandigheden (chemische fabrieken, offshore-platforms) bieden T6-volledige FRP-treden een maximale levensduur.
Trapliggers: C-Kanaalconstructietechniek
Onze trapladdersystemen maken gebruik van stevig C--kanaalstaal voor steunbalken, volledig op maat gemaakt om te voldoen aan de exacte ruimtelijke en structurele vereisten van uw project. C-kanaalprofielen bieden een optimale sterkte-tot-gewichtsverhouding voor traptoepassingen.
| Parameter | Specificatie | Standaard |
|---|---|---|
| Stringer-materiaal | Q235B / Q345B C-kanaalstaal | GB/T 700, GB/T 1591 |
| Kanaalgroottebereik | [100×48mm – 400×104mm], op maat per overspanning | GB/T 707 |
| Maximale spanwijdte | Tot 6m zonder tussensteun | Per structuurberekening |
| Live belastingswaardering | Groter dan of gelijk aan 2,0 kN/m² (voetganger) / Groter dan of gelijk aan 5,0 kN/m² (industrieel zwaar) | OSHA 1910.24, GB4053.3 |
| Doorbuigingslimiet | L/360 onder spanning | AISC 360 |
| Verbinding | Gelast aan vloerplaat + vastgeschroefd aan bordesconstructie | Project-specifiek ontwerp |
Leuningsystemen: drie configuratieopties
Afdichting-Gelaste stalen buis
Doorlopende stalen buisleuning met volledige-penetratielassen bij de verbindingen.Maximale structurele stijfheid.
Leuning met platte stang
Klassiek plat staafontwerp voor economische installaties.Geschikt voor standaard industriële toepassingen.

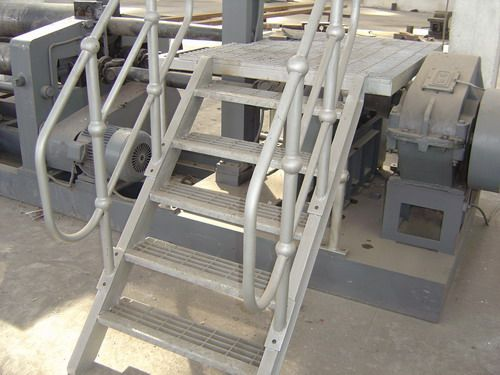

Kogel-gewrichtsleuningsysteem
Gestandaardiseerd kogelgewricht-systeem (kogels van Φ76 mm en Φ66 mm, paalbuizen van Φ48 mm).Modulair, geen las-op locatie.
Staandertypes: 18 gestandaardiseerde ontwerpen
Ons leuningsysteem met kogel-scharnieren biedt 18 gestandaardiseerde typen staanders, geschikt voor rechte stukken, hoeken, eindpalen, wandteruggangen en speciale configuraties. Elk type is ontworpen voor specifieke belastingspaden en verbindingsvereisten:
| Code | Structuurbeschrijving | Typische toepassing |
|---|---|---|
| P | Enkele verticale paal met boog aan de bovenkant - enkele rechte paal | Rechte leuningsecties |
| C | Hoekpaal - 90 graden draaiverbinding | Hoekverbindingen van leuningen |
| W | Dubbele-buispaal - twee buizen gecombineerd | Zones met hoge-belasting, zware- toepassingen |
| S | Enkele paal met horizontale midden-rail | Tussenliggende verstijvingssecties |
| SC | Hoekpaal met horizontale midden-rail | Combinatie hoek + verstijving |
| DUS | Offset enkele buispaal | Ruimte-gebieden met beperkte ruimte |
| PA | Enkele paal met verstelbare hoekbasis | Oprit/trap hellende delen |
| CA | Hoekpaal met verstelbare hoekbasis | Schuine hoekverbindingen |
| WA | Dubbele-buispaal met verstelbare hoek | Zware-hellende secties |
| SAL | Enkele verstelbare paal, configuratie links- | Links-draai de trapovergangen |
| SAR | Enkele verstelbare paal, configuratie rechts- | Rechts-draai de trapovergangen |
| BEN | Verstelbare multi-directionele paal | Complexe kruispunten met meerdere-hoeken |
Opmerking:
1.Plus 6 extra gespecialiseerde typen voor wandretouren, poortpalen, verwijderbare secties en eindafsluitingen
2. Specificaties kogelgewricht-systeem:Kogelgroottes: Φ76 mm (zwaar-duty) en Φ66 mm (standaard). Paalbuis: Φ48 mm. Materiaal: Q235B / Q345B. Kogelarticulatie: ±15 graden veldtolerantie. Oppervlak: thermisch-verzinkt volgens ISO 1461.
Veiligheidsnormen en naleving: OSHA, IBC, GB & EN
Industriële stalen trapsystemen moeten voldoen aan meerdere internationale veiligheidsnormen, afhankelijk van de projectlocatie en het rechtsgebied. Onze systemen zijn ontworpen om aan alle belangrijke normen te voldoen, waarbij bij elke bestelling nalevingsdocumentatie wordt verstrekt.
| Standaard | Regio | Leuning Hoogte | Laadvereiste | Post-afstand |
|---|---|---|---|---|
| OSHA 1910.29 | VS (werkplek) | 914,4 mm (36") | 200 N (50 lbf) lateraal geconcentreerd | Minder dan of gelijk aan 1,5 m |
| IBC-1014 | VS (gebouw) | 914,4–1200 mm (36"–48") | 1,12 kN/m uniforme belasting | Minder dan of gelijk aan 1,5 m |
| GB4053.3 | China | Minimaal 1050 mm | Groter dan of gelijk aan 1,5 kN/m lijnbelasting | Kleiner dan of gelijk aan 1,0 m |
| ZOALS 1657 | Australië | 900–1100 mm | 600 N geconcentreerd | Minder dan of gelijk aan 1,5 m |
| EN 13374 | Europa | Groter dan of gelijk aan 1000 mm | Klasse A/B/C per toepassing | Minder dan of gelijk aan 1,5 m |
Nalevingsdocumentatie die bij elke zending wordt geleverd:
Mill Test Certificate (MTC) volgens EN 10204 3.1 - ter bevestiging van de chemische samenstelling en mechanische eigenschappen.
Verzinkingscertificaat volgens ISO 1461 - verificatie van de dikte van de zinklaag.
Laagdikterapport - gemeten volgens ASTM A123 / B117.
Conformiteitsverklaring - ondertekende verklaring van conformiteit met gespecificeerde normen (OSHA / IBC / GB / AS / EN).
Installatietekeningen en montagehandleiding - gedetailleerde CAD-tekeningen in het Engels.
CE-certificaat - beschikbaar voor EU-gebonden bestellingen.
Anti-slip- en corrosiebestendigheid: gebouwd voor zware omstandigheden
Slip-Antisliptechnologieën
Slipongevallen op industriële trappen zijn een belangrijke oorzaak van letsel op de werkplek. Onze traptreden bevatten meerdere anti-sliptechnologieën, afhankelijk van het geselecteerde T1-T6-type:
Traanplaat (T2):Verhoogd ruitpatroon zorgt voor mechanische grip in droge en licht natte omstandigheden.
Stalen stripneus (T3):Gelaste anti-slipstrip aan de voorkant van het loopvlak voor trappen met gemiddeld- verkeer.
FRP-neus (T4–T5):Vezelversterkt polymeer met ingebed korreloppervlak - handhaaft anti-slipprestaties, zelfs als het nat, olieachtig of ijskoud is.
Volledig FRP-loopvlak (T6):Compleet FRP-paneel met integraal korreloppervlak voor extreme omgevingen waar staal snel corrodeert.
Systeem-Corrosiebeschermingsstrategie op niveau
Voor gedetailleerde materiaal- en oppervlaktebehandelingsspecificaties, zie onze aanpasbare koolstofstalen trapleuningen-pagina. Hier behandelen we de corrosiestrategie op systeem-niveau:
| Omgeving | Aanbevolen materiaal | Oppervlaktebehandeling | Verwachte levensduur |
|---|---|---|---|
| Droog binnen | Q235B | Poedercoating (RAL) | 15+ jaar |
| Buiten algemeen | Q235B / Q345B | Thermisch-verzinken | 25–50+ jaar |
| Zee/kust | Q345B / SUS316 | Dubbel: verzinkt + poedercoating | 30+ jaar |
| Chemisch/industrieel | Q345B | Dubbel: verzinkt + epoxy | 20+ jaar |
| Extreme corrosie | SUS316 / Volledig FRP (T6) | Beitsen + passiveren / FRP-integraal | 25+ jaar |
Maatwerktechniek voor complexe industriële ruimtes
Ruim 80% van de industriële trapprojecten vereist enige mate van maatwerk. Ons engineeringteam werkt rechtstreeks vanaf uw projecttekeningen of locatiefoto's om binnen 3 tot 5 werkdagen CAD-ontwerpen te produceren.
Stap 1: Vereisten verzenden
Deel tekeningen, locatiefoto's, afmetingen en materiaalvoorkeuren via e-mail of WhatsApp.
Stap 2: Technisch ontwerp
Onze ingenieurs maken gedetailleerde CAD-ontwerpen en belastingsberekeningen. Ontvang binnen 3 tot 5 werkdagen een uitgebreide offerte.
Stap 3: Productie en kwaliteitscontrole
Levertijd 15-30 dagen. Volledige QA/QC: MTC, laagdiktemeting, dimensionale verificatie, inspectie vóór verzending.
Ondersteunde configuraties:Rechte, L--vormige, U--vormige, spiraalvormige en speciale--vormige trapsystemen. Stuur tekeningen of foto's van de locatie - onze technici produceren CAD-ontwerpen binnen 3 tot 5 werkdagen. Afmetingen, materiaalkwaliteit en afwerking afgestemd op uw projectspecificaties.
Industriële toepassingen: waar onze trapsystemen uitblinken
Verschillende industriële omgevingen vereisen verschillende systeemconfiguraties. Hieronder vindt u een selectiematrix waarmee u de optimale combinatie van loopvlak, leuning en behandeling voor uw specifieke werkomstandigheid kunt identificeren.
| Arbeidsvoorwaarde | Type loopvlak | Leuningconfiguratie | Oppervlaktebehandeling | Aanbevolen Stanchion |
|---|---|---|---|---|
| Droge binnenfabriek | T1 / T2 | Platte balk | Poedercoating | P/S-type |
| Buiten industrieel platform | T2 / T3 | Afdichting-gelaste buis | Thermisch-verzinken | P/C-type |
| Marine / haven | T5 / T6 | Kogel-gewricht (SUS316) | Dubbel: galv + poeder | SC / SO-type |
| Chemische fabriek | T4 / T5 | Kogel-gewricht (SUS316) | Verzinkt + epoxy | W / S-type |
| Mijnbouw / zware belasting | T2 / T3 | Afdichting-gelaste buis | Zwaar verzinkt | W / SC-type |
| Loopbrug van de elektriciteitscentrale | T3 / T4 | Kogel-gewricht (Q345B) | Verzinken | P/CA-type |
Weet u niet zeker welke combinatie geschikt is voor uw project?Stuur ons uw projectomgevingsbeschrijving, en onze technici zullen binnen 24 uur de optimale configuratie aanbevelen.
Productiekwaliteit, certificeringen en levering
Ons kwaliteitscontrolesysteem is gecertificeerd volgens ISO 9001:2015 en omvat elke fase, van de inkoop van grondstoffen tot de uiteindelijke inspectie vóór- verzending. Wij verwelkomen door de klant-aangestelde externe-inspectiebureaus (BV, SGS, TÜV, Intertek) in elke productiefase.
| Item | Detail |
|---|---|
| Verpakking | Stalen krat met 4-laags bescherming (VCI-folie, schuim, randbeschermers, vochtscherm). Schadepercentage<0.5%. Free replacement for any transit-damaged items. |
| Productiedoorlooptijd | Standaard 15–30 dagen; 10-15 dagen versneld voor urgente projecten. |
| Leveringsvoorwaarden | FOB Tianjin of CIF. Installatietekeningen meegeleverd bij elke verzending. |
Veelgestelde vragen:
Welke veiligheidsnormen zijn van toepassing op industriële stalen trapsystemen?
Industriële stalen trapsystemen moeten voldoen aan OSHA 1910.29 (Veiligheid op de werkplek in de VS), IBC 1014/1015 (Amerikaanse bouwvoorschriften), GB 4053.3 (China), AS 1657 (Australië) en EN 13374 (Europa). De belangrijkste vereisten zijn onder meer een leuninghoogte van 914–1200 mm, een zijdelings draagvermogen groter dan of gelijk aan 200 N, en een paalafstand kleiner dan of gelijk aan 1,5 m.
Wat is de vereiste draagkracht voor industriële leuningen?
OSHA 1910.29 vereist dat leuningen een geconcentreerde zijdelingse belasting van 200 N (50 lbf) kunnen weerstaan. IBC 1014 vereist een uniforme belasting van 1,12 kN/m. GB 4053.3 specificeert Groter dan of gelijk aan 1,5 kN/m. Kogelscharniersystemen met palen van Φ48 mm op een afstand van 1,0–1,5 m voldoen doorgaans aan alle drie de normen.
Moet er voor de installatie van industriële trapleuningen gelast worden?
Nee. Bal--rongensystemen zijn voorzien van een knik- en boutverbindingen van ±15 graden, waardoor lassen ter plaatse- overbodig is. De installatie is 60% sneller dan gelaste systemen. Bij elke verzending worden gedetailleerde installatietekeningen meegeleverd. Voor permanente installaties zijn lasverbindingen optioneel verkrijgbaar.
Welke oppervlaktebehandeling is het beste voor stalen scheepstrappen?
Voor maritieme en kustomgevingen biedt een dubbele behandeling (thermisch-verzinken volgens ASTM A123 + poedercoating of epoxy) maximale corrosieweerstand. Alleen verzinken biedt 25+ jaar bescherming; het toevoegen van poedercoating verlengt de esthetische en functionele levensduur verder. De zoutsproeitest moet een duur van meer dan of gelijk aan 1.500 uur bereiken volgens ASTM B117.
