Wat zijn vloeistof-naar-lucht-warmtewisselaars?

A vloeistof-naar-lucht-warmtewisselaaris een apparaat dat is ontworpen om warmte van een vloeibaar medium over te dragen aan de omringende proceslucht. Het wordt vaak gebruikt voor het verwarmen of koelen van lucht die circuleert in industriële processen.

Dit artikel vertelt ons meer over vloeistof{0}}naar-lucht-warmtewisselaars, inclusief hoe ze werken, waar we ze vinden en waarom ze essentieel zijn voor sommige industrieën.

Een vloeistof-naar-lucht-warmtewisselaar bestaat uit een reeks buizen of kanalen waardoor de vloeistof stroomt, en waar deze buizen/kanalen worden blootgesteld aan een luchtstroom waar warmte-energie wordt uitgewisseld. Dit ontwerp vergemakkelijkt de uitwisseling van thermische energie tussen de vloeistof en de lucht, waarbij warmte van de vloeistof naar de lucht wordt overgedragen of omgekeerd.

Dit type warmtewisselaar wordt aangetroffen in industriële processen, koelsystemen voor auto's, airconditioningunits en koeling van elektrische kasten, om er maar een paar te noemen. Door gebruik te maken van het temperatuurverschil tussen de vloeistof en de omgevingslucht, dissipeert een vloeistof{1}}naar-lucht-warmtewisselaar op efficiënte wijze de warmte en helpt het de gewenste bedrijfstemperatuur van de behandelde omgeving te handhaven.

Hoe werkt een vloeistof-naar-lucht-warmtewisselaar? Hier is een vereenvoudigde uitleg.

1. Vloeistofstroom

De vloeistof, zoals water of olie, komt de warmtewisselaar binnen en stroomt door buizen of kanalen in een vooraf- bepaald patroon. Deze buizen en vaak vinnen zijn ontworpen om het beschikbare oppervlak voor warmte-uitwisseling te maximaliseren.

2. Warmteoverdracht

Terwijl de vloeistof door de buizen stroomt, wisselt deze door geleiding thermische energie uit naar de buiswanden. De buiswanden en vinnen fungeren als geleiders en convectoren, waardoor de warmteoverdracht van de vloeistof naar de omgeving wordt vergemakkelijkt.

3. Luchtstroom

Lucht wordt over het buitenoppervlak van de buizen geperst of gezogen of circuleert passief. De lucht absorbeert de warmte van de buiswanden door convectie en geleiding. Er kunnen ventilatoren of blowers worden gebruikt om de warmteoverdracht te verbeteren, maar dit brengt hogere bedrijfskosten met zich mee.

4. Warmte-uitwisseling

Warmte wordt overgedragen van de vloeistof naar de lucht wanneer de verwarmde buizen in contact komen met de koelere lucht. De vloeistof verliest geleidelijk warmte, wat leidt tot afkoeling, terwijl de lucht warmte wint en warmer wordt. Of het omgekeerde bij een koeltoepassing.

5. Warmteterugwinning

In sommige toepassingen worden warmtewisselaars gebruikt om warmte uit een proces terug te winnen. De verwarmde lucht, die nu de overgedragen warmte transporteert, wordt doorgaans via een uitlaatsysteem uit de warmtewisselaar verdreven. Hierdoor kan de warmte naar de omgeving worden afgevoerd.

Een vloeistof{0}}naar-luchtwarmtewisselaar maakt efficiënte warmteoverdracht mogelijk door gebruik te maken van het grote oppervlak van de buizen en vinnen, en van het temperatuurverschil tussen de vloeistof en de lucht.

Het specifieke ontwerp en de configuratie van de warmtewisselaar zijn afhankelijk van de toepassing en het gewenste warmtewisselingsvermogen. Bij Sterling TT ontwerpen we warmtewisselaars met de beste materialen om precies aan uw behoeften te voldoen. Lees meer op onze conceptuele ontwerppagina voor warmtewisselaars.

Vloeistof-naar-lucht-warmtewisselaars kunnen in vele vormen voorkomen. Hier zijn enkele van de meest voorkomende:

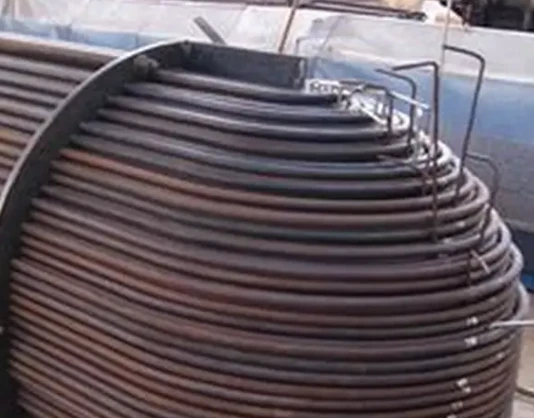

Shell en tube warmtewisselaar

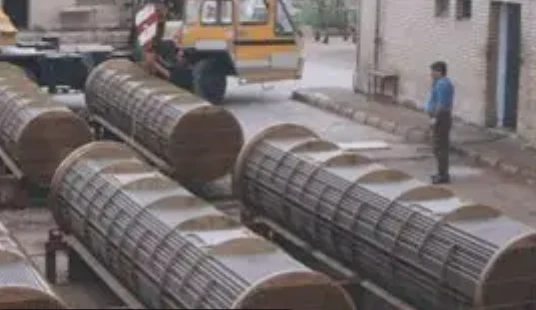

Shell-and-tube-warmtewisselaars worden veelvuldig gebruikt in industriële omgevingen om een ​​efficiënte warmte-uitwisseling tussen vloeistoffen te vergemakkelijken. Deze warmtewisselaars omvatten een buitenmantel, die als het primaire vat dient, en een binnenste opstelling van buizen waardoor de vloeistoffen circuleren. Warmteoverdracht vindt plaats over de buiswanden, waardoor de uitwisseling van thermische energie tussen de vloeistoffen mogelijk wordt.

Lees meer over shell-and-tube-warmtewisselaars.

Warmtewisselaar met lamellenbuis

Warmtewisselaars met lamellenbuizen hebben vinnen die aan de buitenbuis van de wisselaar zijn bevestigd. De vloeistof stroomt door de buizen en lucht stroomt over de vinnen. De vinnen vergroten het oppervlak, waardoor een betere warmteoverdracht tussen de vloeistof en de lucht wordt vergemakkelijkt. Lees meer over verbeterde warmtewisselaars met verlengde vinnen.

Er worden verschillende voorbeelden van vloeistof-naar-lucht-warmtewisselaars gebruikt in verschillende industrieën en toepassingen. Hier zijn enkele veelvoorkomende voorbeelden.

Radiateur van voertuig

De radiator in het koelsysteem van een voertuig is een warmtewisselaar tussen vloeistof{0}}naar-lucht. Het brengt warmte van de motorkoelvloeistof over naar de omgevingslucht om de motor binnen het optimale temperatuurbereik te laten werken.

Olie koeler

Oliekoelers worden in verschillende toepassingen gebruikt, waaronder energiecentrales, automotoren, hydraulische systemen en industriële machines. Ze dragen warmte over van de hete olie naar de omringende lucht, waardoor de juiste bedrijfstemperatuur van de olie behouden blijft.

Laadluchtkoeler

Een laadluchtkoeler, ook bekend als intercooler, wordt gebruikt in motoren met turbo- of supercharger. Het koelt de perslucht af voordat deze de motor binnendringt, waardoor de prestaties en efficiëntie worden verbeterd door de luchtdichtheid te verhogen.

Vloeistofkoelsystemen voor elektrische kasten

Vloeistof{0}}naar-lucht-warmtewisselaars worden vaak gebruikt in koelsystemen voor elektrische kasten, zoals schepen of krachtige- computersystemen. Ze verwijderen de door de elektronica gegenereerde warmte en geven deze af aan de omringende lucht.

Dit zijn slechts enkele voorbeelden van vloeistof{0}}naar-lucht-warmtewisselaars, en er zijn nog veel meer specifieke toepassingen en variaties, afhankelijk van de branche en de vereisten.

Terugwinning van industriële restwarmte

Voor deze toepassing worden hoge- shell-and-tube-warmtewisselaars gebruikt.

Vloeistof-naar-lucht-warmtewisselaars bieden verschillende voordelen in verschillende toepassingen.

Hier volgen enkele voordelen van het gebruik van een vloeistof-naar-lucht-warmtewisselaar:

• Efficiënte warmteafvoer

• Vloeistof-naar-lucht-warmtewisselaars bieden efficiënte koelmogelijkheden door warmte van het vloeibare medium over te dragen aan de omringende lucht. Het grote oppervlak dat aan de lucht wordt blootgesteld, zorgt voor een effectieve warmte-uitwisseling, waardoor optimale koelprestaties worden gegarandeerd.

• Compact ontwerp

• Deze warmtewisselaars zijn vaak compact en lichtgewicht ontworpen, waardoor ze geschikt zijn voor installaties waar de ruimte beperkt is. Hun compacte formaat maakt eenvoudige integratie in verschillende systemen of apparatuur mogelijk zonder overmatige ruimte in beslag te nemen.

• Veelzijdigheid

• Vloeistof-naar-lucht-warmtewisselaars kunnen worden gebruikt in verschillende toepassingen in verschillende industrieën. Ze worden vaak gebruikt in koelsystemen voor auto's, koeling van elektrische kasten, HVAC-systemen, industriële processen en meer. Deze veelzijdigheid maakt ze aanpasbaar aan verschillende koelvereisten.

• Kosten-effectieve oplossing

• Het implementeren van een vloeistof{0}}naar-lucht-warmtewisselaar kan kosteneffectiever- zijn dan alternatieve koelmethoden. Ze zijn doorgaans goedkoper te installeren en te onderhouden dan complexe systemen zoals vloeistof-naar-vloeistofwarmtewisselaars of op koeling-gebaseerde koelsystemen.

• Vereenvoudigd onderhoud

• Het onderhoud van vloeistof{0}}naar-lucht-warmtewisselaars is relatief eenvoudig. Het reinigen van het buitenoppervlak van de warmtewisselaar om stof en vuil te verwijderen dat de luchtstroom kan belemmeren, is doorgaans voldoende om de prestaties ervan te behouden. Deze eenvoud vermindert stilstand en onderhoudskosten.

• Energie-efficiëntie

• Vloeistof{0}}naar-lucht-warmtewisselaars kunnen bijdragen aan de energie-efficiëntie door warmteterugwinning mogelijk te maken. Bij specifieke toepassingen kan de warmte die aan de vloeistof wordt onttrokken, worden omgeleid en gebruikt voor andere doeleinden, zoals het voorverwarmen van inkomende vloeistoffen of het verwarmen van ruimtes, waardoor het totale energieverbruik wordt verminderd.
• Over het algemeen bieden vloeistof{0}}naar-lucht-warmtewisselaars efficiënte koeling, veelzijdigheid, kosten{2}}effectiviteit en onderhoudsgemak, waardoor ze in veel industrieën de voorkeur verdienen voor effectieve warmteoverdracht en temperatuurregeling.

Informeer naar HX-maatvoering

De toepassingsscenario's van uw warmtewisselaar (zoals voedselverwerking, petrochemische industrie, elektrische koeling) en mediumkarakteristieken (corrosiviteit/viscositeit/temperatuur) variëren, dus het specificatieplan zal ook exclusief worden aangepast.-Laat ons uw behoeften weten, en wij zullen u gerichte parameters en offertes bezorgen.
