Aangepast shell-and-tube-warmtewisselaarontwerp: voldoe aan uw unieke industriële procesvereisten

Bij industriële verwerking schieten kant-en-klare oplossingen vaak tekort. Uw bedrijf wordt geconfronteerd met unieke uitdagingen-specifieke temperatuur- en drukprofielen, agressieve media, ruimtebeperkingen of strenge schoonmaakprotocollen. Een op maat-ontworpenshell en tube warmtewisselaaris niet louter een aankoop van apparatuur; het is een nauwkeurig-technische oplossing die in uw proces is geïntegreerd om de efficiëntie, betrouwbaarheid en het rendement op uw investering te maximaliseren. Deze gids onderzoekt hoe een op maat gemaakte ontwerpbenadering tegemoetkomt aan complexe vereisten die standaardeenheden niet kunnen bieden.

Standaard- of cataloguswarmtewisselaars zijn gebouwd rond gemeenschappelijke ontwerpparameters. Wanneer uw proces afwijkt van deze normen, kan een standaardeenheid leiden tot:

Chronische onderprestatie:Onvermogen om te voldoen aan de vereiste warmteplicht of temperatuurbenadering.

Buitensporige bedrijfskosten:Hoger-dan-verwachte drukval, leidend tot hogere pompkosten.

Voortijdig falen:Incompatibiliteit van materialen die corrosie veroorzaakt, of een ontwerp dat niet geschikt is voor thermische cycli, wat leidt tot mechanische vermoeidheid.

Frequente downtime:Onvoldoende toegang voor onderhoud of reiniging, of snelle vervuiling als gevolg van onjuiste snelheden.

Een op maat gemaakte wisselaar wordt van de grond af aan ontworpen op basis van een diepgaande analyse van uw specifieke werkingsbereik en beperkingen.

1. Proces-gedreven thermische en mechanische techniek

Het ontwerp begint met uw procesgegevensblad (PDS). Onze ingenieurs voeren rigoureuze analyses uit om uw vereisten te vertalen naar een geoptimaliseerd mechanisch ontwerp.

• Nauwkeurige thermische modellering:Met behulp van geavanceerde simulatiesoftware modelleren we vloeistofeigenschappen onder uw exacte bedrijfsomstandigheden, -waarbij we rekening houden met niet-ideaal gedrag, faseveranderingen of viscositeitsvariaties- om het nauwkeurige vereiste warmteoverdrachtsoppervlak te berekenen.
• Mechanische integriteitsanalyse:We voeren berekeningen uit voor drukbeheersing, dikte van de buisplaat, belasting van de spuitmonden en analyse van thermische spanningen (bijvoorbeeld voor ontwerpen met vaste buisplaten) om de veiligheid en levensduur onder uw specifieke druk-temperatuurcycli te garanderen.
• Flow-analyse van geïnduceerde trillingen (FIV):Cruciaal voor de betrouwbaarheid. We analyseren de zijstroom- om het baffletype, de afstand en de ondersteuning te optimaliseren en zo destructieve buistrillingen te elimineren, een veelvoorkomende oorzaak van storingen bij aangepaste services.

2. Op maat gemaakte geometrie en configuratie

De fysieke indeling wordt aangepast aan uw ruimtelijke en functionele wensen.

• Niet-standaardafmetingen:We ontwerpen met het oog op de exacte vereisten voor de footprint of de oriëntatie van de spuitmonden, zodat ze passen in de lay-out van brownfieldfabrieken of op skid-skids gemonteerde pakketten.
• Gespecialiseerde TEMA-typen en interne onderdelen:Naast de standaard "BEM"-units ontwerpen wij:
• Waterkoker-Type reboilers (TEMA K)voor zware verdampingstaken.
• Zwevende kop met trek-Door bundel (TEMA T)voor diensten die regelmatig moeten worden schoongemaakt.
• Crossflow of verdeeld-Flow (TEMA J- of G-shells)voor toepassingen met zeer lage schaal-drukval aan de zijkant.
• Aangepaste verbijstering:Inclusief spiraalvormige, staafvormige of geen-buis-in-raamontwerpen voor specifieke stroomverdeling en trillingscontrole.
• Meerdere-service-eenheden:Het ontwerpen van één behuizing voor het verwerken van meerdere, gespreide taken of verschillende vloeistoffen in afzonderlijke buizenbundels.

3. Geavanceerde materiaalselectie en fabricagetechnieken

Materiaalkeuze is van cruciaal belang voor corrosiebestendigheid, productzuiverheid en levensduur.

• Expertise in exotische legeringen:Wij vervaardigen met een volledig assortiment materialen, van duplex- en superduplex roestvrij staal totHastelloy, Inconel, Monel, Titanium en Zirkonium, voor de meest corrosieve omgevingen.
• Beklede en gevoerde constructie:Voor kosten-effectieve corrosieweerstand bij hoge- druktoepassingen ontwerpen we metexplosie-gelijmde buisplaten(bijvoorbeeld koolstofstaal bekleed met 316L roestvrij staal of titanium) of het leveren van lasoverlaydiensten.
• Sanitaire fabricage:Voor de farmaceutische, voedingsmiddelen- en biotechnologie leveren wij volledig elektrolytisch gepolijste oppervlakken, orbitaal lassen, dubbele buisplaatontwerpen en volledige documentatiepakketten (ASME BPE-overwegingen).

Ons samenwerkingsproces zorgt ervoor dat het eindproduct perfect aansluit bij uw proces.

• Uitgebreide procesevaluatie:-We beginnen met een grondige analyse van uw P&ID, procesomstandigheden en operationele doelstellingen. Wij stellen de kritische vragen die anderen misschien missen.
• Voorlopig ontwerp en voorstel:Wij zorgen voor een gedetailleerd technisch voorstel, inclusief thermische prestatiecurves, mechanische tekeningen, materiaalspecificaties en een duidelijke leveringsomvang.
• Interactieve ontwerpafronding:We werken samen met uw engineeringteam om het ontwerp te verfijnen, waarbij we feedback over interfaces, onderhoudstoegang en besturingsfilosofie opnemen.

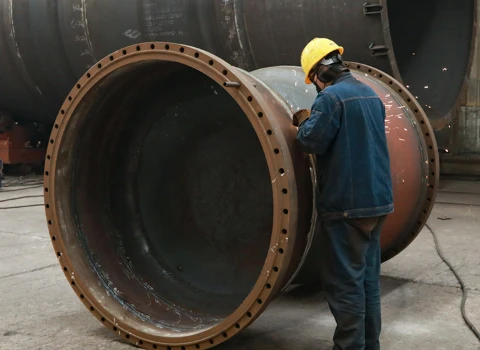

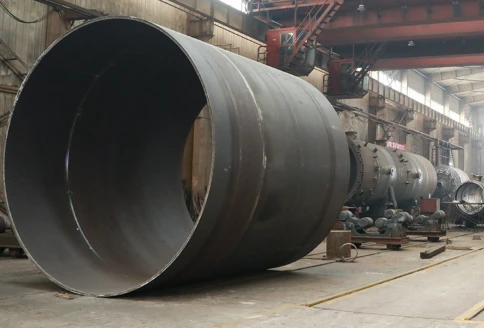

• Precisiefabricage en documentatie:De bouw gebeurt in onze gecertificeerde werkplaatsen met volledige kwaliteitscontrole (NDE, hydrotesting). Wij leveren een uitgebreid dossier: gecertificeerde tekeningen, materiaaltestrapporten, laskaarten en druktestrapporten.
• Ondersteuning bij inbedrijfstelling en levenslang partnerschap:Wij bieden begeleiding voor een optimale start en werking en worden uw langetermijnpartner- voor prestatie-optimalisatie en service.

De waarde van een op maat gemaakte GNEE-warmtewisselaar reikt veel verder dan het schip zelf. Het levert:

Geoptimaliseerde totale eigendomskosten (TCO):Hogere initiële investeringen worden gecompenseerd door superieure energie-efficiëntie, minder onderhoud en langere levensduur.

Verbeterde procesbetrouwbaarheid:Een ontwerp dat is afgestemd op uw exacte omstandigheden elimineert operationele knelpunten en ongeplande stilstanden.

Toekomst-proofing:Het ontwerp kan strategische marges of flexibiliteit bevatten om toekomstige procesveranderingen of capaciteitsverhogingen op te vangen.

Pas uw proces niet aan aan een standaardwisselaar. Pas de wisselaar aan uw proces aan.

Een op maat-ontworpen shell-and-tube-warmtewisselaar is de definitieve oplossing voor het bereiken van maximale procesprestaties, efficiëntie en betrouwbaarheid wanneer standaardeenheden onvoldoende zijn.

Informeer naar HX-maatvoering

Klaar om de perfecte thermische oplossing te ontwikkelen? Neem vandaag nog contact op met het applicatie-engineeringteam van GNEE. Deel uw procesuitdagingen en laat ons demonstreren hoe een speciaal-gericht ontwerp uw bedrijfsvoering jarenlang kan optimaliseren.
