GNEE– Shell en Tube-warmtewisselaarFabrikanten in India zorgen ervoor dat ze kosteneffectief blijven- door oplossingen te bieden voor een breed spectrum aan warmtewisselaars die in verschillende procesomstandigheden worden gebruikt. Het heeft verschillende voordelen, waaronder het voorkomen van schuifspanningen op de producten, hoge schuifspanningen op de producten en een volledige omschakeling van het constante proces.
Wat is de rol van Shell and Tube-warmtewisselaars in de industrie?

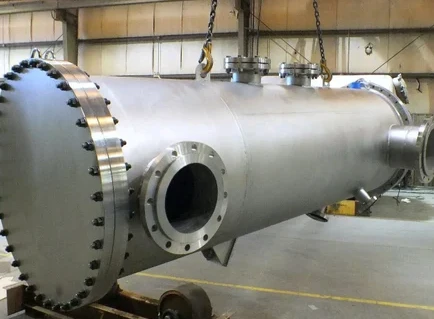

GNEEvolgt zijn geavanceerde technologie om Shell and Tube-warmtewisselaars te vervaardigen. Een pijpenbundelwisselaar bestaat uit meerdere buizen die in een ton-vormige schaal zijn gemonteerd. Twee vloeistoffen kunnen de warmte met elkaar overbrengen, de ene vloeistof glijdt over de buitenkant van de buizen terwijl de tweede vloeistof binnen de buizen glijdt.
De shell-and-tube-wisselaar bestaat uit vier hoofdonderdelen. Eerst stroomt er vloeistof in de buis-zijde van de wisselaar. In de buiszijde van de achterste kop verlaat de vloeistof de wisselaar of komt de chemische stof terug in de voorste kop van de wisselaars via meerdere passages aan de zijkant van de buis. De buizenbundel bestaat uit buizen, buisplaten, schotten en trekstangen om de bundel bij elkaar te houden. En Shell is de container voor de buizenbundel.
Om ervoor te zorgen dat deze warmte efficiënt wordt getransporteerd, moet het warmteoverdrachtsoppervlak groot zijn om het warmteverlies te optimaliseren, dit bespaart energie.
De shell-and-tube-warmtewisselaar bestaat uit een schaal of een groot drukvat en zorgt ervoor dat één vloeistof door de buizen kan stromen, terwijl een andere vloeistof door de schaal stroomt om warmte over te dragen tussen de twee verschillende vloeistoffen.. 1 Het geheel van buizen in de shell-and-tube-warmtewisselaar wordt ook wel de buizenbundel genoemd. Ze kunnen bestaan uit een mengsel van verschillende soorten buizen.
Voordelen van Shell en Tube-warmtewisselaars
- Shell and Tube-warmtewisselaars hebben verschillende voordelen ten opzichte van gelijkwaardige modellen met gladde buizen.
- Minder duur in vergelijking met platenwisselaars
- Kan worden gebruikt in arrangementen die onder enorme hitte en druk werken
- De drukval over een buizenkoeler is minder
- Buisvormige koelers in een koelconstructie kunnen ook ongeveer als ontvangers dienen.
- Opofferingsanodes beveiligen het gehele koelframe tegen erosie
- Gemakkelijk te repareren en te onderhouden
Toepassing van shell-and-tube-warmtewisselaar
Het eenvoudige ontwerp van eenshell en tube warmtewisselaarmaakt het de beste koeloplossing en hittestabilisator voor een breed scala aan toepassingen.- Een van de meest voorkomende toepassingen is het koelen van hydraulische vloeistoffen, chemicaliën en oliën.
- Met de juiste materiaalkeuze kunnen ze ook worden gebruikt voor het koelen of verwarmen van andere media, zoals zwembadwater of laadlucht.
- Meestal zijn shell-and-tube-warmtewisselaars gemakkelijk schoon te maken en te onderhouden, vooral bij modellen met een zwevende buizenbundel.
De shell-and-tube-warmtewisselaars kunnen voor een verscheidenheid aan verschillende toepassingen worden gebruikt, afhankelijk van de specifieke behoeften van die industrie. Het shell-and-tube-ontwerp kan een verscheidenheid aan variaties omvatten, gebaseerd op specifieke industriële behoeften. De buizen in de warmtewisselaar kunnen bijvoorbeeld U--vormig zijn, of ze kunnen recht zijn.
Soorten shell-and-tube-warmtewisselaars
Shell-and-tube-warmtewisselaars zijn er in verschillende typen en configuraties, elk geschikt voor specifieke industriële toepassingen en procesvereisten. Het begrijpen van de verschillende typen helpt bij het selecteren van de juiste wisselaar op basis van temperatuur, druk, vloeistofeigenschappen en onderhoudsbehoeften.
1. Warmtewisselaar met vaste buizen
Dit is het meest voorkomende type, waarbij de buisplaten rechtstreeks op de schaal worden gelast. Het is ideaal voor schone vloeistoffen aan zowel de schaal- als de buiszijde. Omdat de buizen vastzitten, is het schoonmaken van de buitenkant van de buizen lastig, maar de binnenkant kan eenvoudig worden gereinigd. Deze zijn kosteneffectief-en worden doorgaans gebruikt wanneer thermische uitzetting tussen de schaal en de buis geen probleem is.
2. U-buizenwarmtewisselaar
Dit ontwerp bestaat uit buizen die in een U--vorm zijn gebogen, waardoor één uiteinde van de buizen vrij kan uitzetten en samentrekken. Het is bijzonder effectief voor toepassingen waarbij sprake is van hoge temperatuurverschillen tussen de vloeistoffen. U-buizenwisselaars zijn compact en maken eenvoudige reiniging van de zijkant van de behuizing mogelijk, hoewel het reinigen van de buizen- beperkt is tot toegankelijke gebieden.
3. Warmtewisselaar met zwevende kop
In deze configuratie is één buisplaat vast, terwijl de andere vrij kan zweven. Hierdoor kan de buizenbundel onafhankelijk van de schaal uitzetten en samentrekken, waardoor thermische spanning wordt opgevangen. Dankzij de zwevende kop kan de buizenbundel ook eenvoudig worden verwijderd voor reiniging of onderhoud. Het is geschikt voor vuile of vervuilde diensten waarbij regelmatig onderhoud wordt verwacht.
4. Waterkoker-Type reboiler
Dit zijn gespecialiseerde shell-and-tube-wisselaars die voornamelijk worden gebruikt in destillatiekolommen voor herkooktoepassingen. Het ontwerp omvat een grote schaal waar vloeistof door de buizen wordt gekookt met behulp van stoom of een andere warmtebron. De damp stijgt dan op en wordt bovenaan opgevangen, terwijl de zwaardere vloeistof onderaan achterblijft.
5. TEMA-configuraties (BEM, AEL, AES, enz.)
Shell-and-tube-wisselaars kunnen ook worden geclassificeerd volgens de TEMA-normen (Tubular Exchanger Manufacturers Association). Deze codes vertegenwoordigen verschillende combinaties van typen voorhoofd, schaal en achterhoofd. Bijvoorbeeld:
BEM: Vast buizenblad, afneembare bundel
AEL: Zwevende kop met externe kappen
AES: Splitring zwevende kop
Deze configuraties helpen bij het standaardiseren van ontwerpen om te voldoen aan specifieke prestatie-, reinigings- en onderhoudsvereisten.
Industrieën die shell-and-tube-warmtewisselaars gebruiken
Vanwege hun robuuste ontwerp en operationele veelzijdigheid worden shell-and-tube-warmtewisselaars in veel industrieën gebruikt:
- Chemische en petrochemische fabrieken: Voor het verwarmen en koelen van corrosieve vloeistoffen en het hanteren van vluchtige verbindingen.
- Olie- en gasraffinaderijen: Op grote schaal gebruikt in warmteterugwinning en ruwe destillatieprocessen.
- Elektriciteitscentrales: Toegepast in condensors en ketelvoedingswatervoorverwarmers.
- Farmaceutische producten: Voor temperatuurcontrole tijdens formulerings- en reactieprocessen.
- Eten en drinken: Helpt bij pasteurisatie, sterilisatie en andere thermische processen.
- HVAC-systemen: Gebruikt voor koelwater, condensorwater en koelmiddelen in grote commerciële systemen.
Laatste woorden
Concluderend blijven shell-and-tube-warmtewisselaars een integraal onderdeel van industriële processen vanwege hun flexibiliteit, efficiëntie en aanpassingsvermogen. Of het nu gaat om verwarming of koeling in omgevingen met hoge- druk, ze bieden betrouwbare thermische prestaties.
Als u op zoek bent naar duurzame, hoogwaardige-warmtewisselaars die zijn afgestemd op de behoeften van uw toepassing, vertrouw dan op een gerenommeerdFabrikant van shell-and-tube-warmtewisselaarszoals GNEE-het leveren van technische oplossingen met een toewijding aan kwaliteit, prestaties en kosteneffectiviteit-.
E-mail:global@gneesteels.com
Veelgestelde vragen
Vraag: Wat zijn de drie soorten warmtewisselaars?
A: De op constructie-gebaseerde classificatie categoriseert warmtewisselaars op basis van hun fysieke structuur en ontwerp. Het omvat typen warmtewisselaars met pijpenbundels, platen en lamellenbuizen, elk met verschillende kenmerken en voordelen bij toepassingen voor warmteoverdracht.
Vraag: Waar gebruik je een warmtewisselaar?
A: Warmtewisselaars worden gebruikt in een reeks toepassingen, waaronder airconditioning, chemische fabrieken, petrochemische fabrieken, aardolieraffinaderijen, elektriciteitscentrales, de verwerking van aardgas, koeling, rioolwaterzuivering en ruimteverwarming.
Vraag: Welk onderhoud is er nodig aan een warmtewisselaar?
A: Regelmatig onderhoud is essentieel om optimale prestaties en een lange levensduur van een warmtewisselaar te garanderen. Belangrijke onderhoudstaken zijn routine-inspectie op lekken of corrosie, het controleren van temperatuur- en drukniveaus, het reinigen van vervuilde oppervlakken, het vastzetten van losse verbindingen en het vervangen van versleten- pakkingen of afdichtingen. Preventief onderhoud moet worden gepland op basis van de gebruiksomgeving en gebruiksfrequentie, waardoor minimale uitvaltijd en maximale efficiëntie worden gegarandeerd.
Vraag: Hoe onderhoud ik een warmtewisselaar?
A: Om een warmtewisselaar effectief te onderhouden, volgt u een gestructureerd plan:
Schakel het systeem veilig uit en isoleer de wisselaar.
Inspecteer alle toegankelijke onderdelen op slijtage, aanslag of lekkage.
Reinig de interne en externe oppervlakken indien nodig (mechanische of chemische methoden).
Controleer aansluitingen en pakkingen op beschadigingen en vervang ze indien nodig.
Bewaak de stroomsnelheden en prestatie-indicatoren om vroege tekenen van vervuiling of inefficiëntie op te sporen.
Professioneel onderhoud kan periodiek nodig zijn, afhankelijk van het type wisselaar en de industriële toepassing.
Vraag: Hoe maak je een warmtewisselaar schoon?
A: Het reinigen van een warmtewisselaar kan op verschillende manieren gebeuren:
Mechanische reiniging: Gebruik borstels of schrapers om kalk en vuil van buizen of platen te verwijderen.
Chemische reiniging (CIP – Clean-in-): Circulerende reinigingsmiddelen om aanslag, olie of biologische vervuiling op te lossen.
Hydrostralen of hogedrukreiniging: hoge-waterstralen voor hardnekkige resten.
Volg altijd de aanbevelingen van de fabrikant en zorg ervoor dat de reinigingsmethode geschikt is voor het materiaal en de soort vervuiling om schade te voorkomen.
Vraag: Wat is het belang van een warmtewisselaar?
A: Een warmtewisselaar is een cruciaal onderdeel in veel industriële en HVAC-systemen. Het maakt een efficiënte overdracht van warmte tussen twee vloeistoffen mogelijk zonder ze te mengen, wat bijdraagt aan energiebesparingen, verbeterde procescontrole, lagere operationele kosten en de algehele systeemefficiëntie. In industrieën zoals chemische verwerking, energieopwekking en voedselproductie zijn warmtewisselaars van cruciaal belang voor het handhaven van de temperatuurbalans en het garanderen van veiligheid en prestaties.
Vraag: Wat gebeurt er als u de warmtewisselaar niet schoonmaakt?
A: Het nalaten een warmtewisselaar schoon te maken leidt tot vervuiling-ophoping van kalkaanslag, slib of vuil-wat de thermische efficiëntie vermindert, het energieverbruik verhoogt en een hogere bedrijfsdruk veroorzaakt. Na verloop van tijd kan dit leiden tot oververhitting, schade aan apparatuur, onverwachte afsluitingen of volledige systeemstoringen. Regelmatig schoonmaken is essentieel om dure reparaties te voorkomen en een betrouwbare en veilige werking te behouden.
Vraag: Hoe vaak moet een warmtewisselaar onderhouden worden?
A: De onderhoudsfrequentie is afhankelijk van de toepassing, de gebruiksomgeving en het soort vloeistoffen dat erbij betrokken is. Voor kritieke of-systemen die veel worden gebruikt, wordt onderhoud elke 6 tot 12 maanden aanbevolen. In schonere omgevingen of minder veeleisende werkzaamheden kan jaarlijks onderhoud echter voldoende zijn. Het monitoren van prestatie-indicatoren zoals drukval, uitlaattemperatuur of stroomreductie kan ook helpen bij het bepalen van het juiste onderhoudsinterval.
Vraag: Wat is het rendement van een warmtewisselaar?
A: Het rendement van een warmtewisselaar is de verhouding tussen de daadwerkelijke warmteoverdracht en de maximaal mogelijke warmteoverdracht. Het hangt af van factoren zoals het type warmtewisselaar, de stroomopstelling en het temperatuurverschil tussen vloeistoffen
Vraag: Wat is de efficiëntie van warmteoverdracht?
A: De efficiëntie van warmteoverdracht verwijst naar hoe effectief warmte-energie wordt overgedragen van het ene medium naar het andere. Het hangt af van factoren zoals thermische geleidbaarheid, oppervlakte, temperatuurgradiënt en de wijze van warmteoverdracht (geleiding, convectie of straling). De effectiviteit van warmtewisselaars wordt gemeten aan de hand van hun vermogen om energieverliezen te minimaliseren en de warmte-uitwisseling te maximaliseren.
Vraag: Welk type warmtewisselaar geeft maximale warmteoverdrachtsefficiëntie?
A: Tegenstroomwarmtewisselaars bieden over het algemeen de hoogste warmteoverdrachtsefficiëntie omdat ze ervoor zorgen dat de warme en koude vloeistoffen in tegengestelde richtingen stromen. Hierdoor wordt het temperatuurverschil over de lengte van de wisselaar gemaximaliseerd, wat resulteert in een betere warmteoverdracht. Platenwarmtewisselaars en schaal--en-buizenwarmtewisselaars met geoptimaliseerde ontwerpen bieden ook een hoog rendement.
Vraag: Wat is het meest efficiënte type warmtewisselaar?
A: Het meest efficiënte type warmtewisselaar hangt af van de toepassing, maar platenwarmtewisselaars worden vaak als het meest efficiënt beschouwd vanwege hun grote oppervlak, hoge warmteoverdrachtscoëfficiënten en compact ontwerp. Bovendien zijn regeneratieve warmtewisselaars en microkanaalwarmtewisselaars zeer efficiënt voor specifieke industriële en HVAC-toepassingen.
Vraag: Welke wijze van warmteoverdracht is het meest efficiënt?
A: Geleiding is de meest efficiënte vorm van warmteoverdracht, omdat deze plaatsvindt via direct contact zonder dat er sprake is van vloeiende bewegingen. Materialen met een hoge thermische geleidbaarheid, zoals metalen, maken een snelle warmteoverdracht mogelijk. In praktische toepassingen kan geforceerde convectie (met behulp van ventilatoren of pompen) de warmteoverdrachtssnelheid echter aanzienlijk verbeteren.
Vraag: Waarom is tijdig onderhoud van onderdelen van warmtewisselaars essentieel?
A: Tijdig onderhoud zorgt voor een efficiënte werking van warmtewisselaars, vermindert het risico op systeemstoringen en verlengt de levensduur van de componenten. GNEE benadrukt het belang van regelmatig onderhoud om dure reparaties en stilstand te voorkomen.
Vraag: Wat zijn de tekenen dat een warmtewisselaar onderhoud nodig heeft?
A: Veelvoorkomende symptomen zijn onder meer een verminderd thermisch rendement, lekkages, ongebruikelijke geluiden, drukval en zichtbare corrosie of vervuiling. GNEE stelt voor om deze problemen snel aan te pakken om optimale prestaties te behouden.
Vraag: Welke onderdelen van warmtewisselaars hebben regelmatig onderhoud nodig?
A: De vijf kritische componenten die onderhoud vereisen zijn:
Buizen: gevoelig voor vervuiling, aanslag en corrosie.
Schelpen: Gevoelig voor scheuren en afzettingen.
Pakkingen: Slijtage door druk- en temperatuurschommelingen.
Baffles: Kan vervorming of blokkade ervaren.
Headers/eindkappen: Beïnvloed door corrosie en lekkages.
